Гордън МакАлпин, мениджър на производството на фирмата за монтаж на печатни платки Dynamic EMS, изпрати съвет как да се избегне гореща недостиг, наричан още частичен повторен поток, където връзката е била нагрявана близо до температури на топене, причинявайки границата на зърното {{1 }} Nbsp; отслабване.
Рискът е, че компонентите могат да бъдат частично преточени, 0010010 nbsp; значително отслабване на тяхното прикрепване, когато съседен компонент се преработва или добавя след повторния поток.

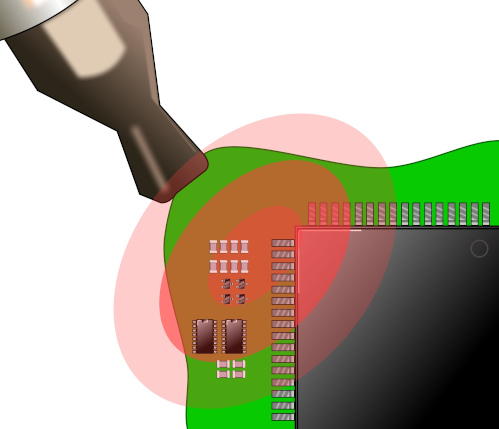

Моливите с горещ газ могат да бъдат най-лошите нарушители на частичния поток, каза той, когато засегнатата от топлина зона от горещ газ може да покрие няколко милиметра около централния източник на топлина, като загрява съседни компоненти (диаграма вляво)

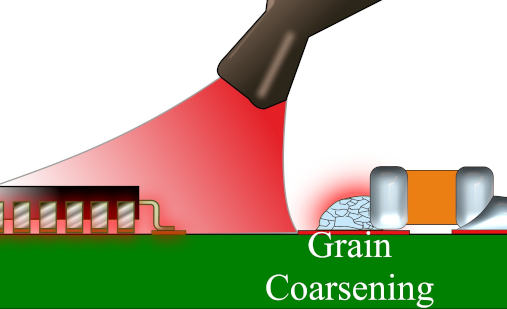

Проблемът е, че 0010010 nbsp; настъпва отслабване на границата на зърното, което прави спояването по-съвместимо и по-слабо, когато топлината настъпи в рамките на 0010010 nbsp; две трети от температурата на стопяване на сплавта за спойка.
По време на първоначалното сглобяване, трудни за запояване компоненти могат да бъдат друга причина за проблема, при което удълженото време на престой (отопление) може да повлияе 0010010 nbsp; компоненти и от другата страна на дъската.
McAlpine препоръчва на инженерите да избягват на първо място компонентите на долната страна или твърде близо до трудния компонент и препоръчва да се направи нов дизайн, ако това вече се е случило.

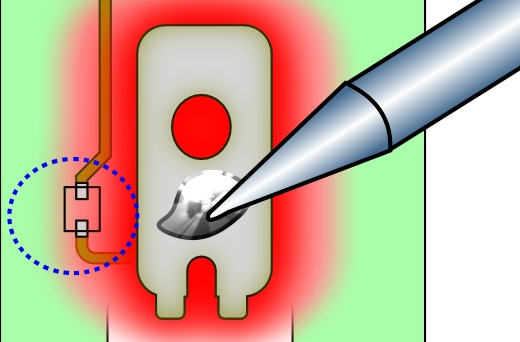

„Имахме трудна ситуация, в която терминалът на акумулаторната батерия трябваше да бъде монтиран ръчно и запоен след повторното протичане“, каза той. „Имаше диод 0201 близо до [горна диаграма], с една следа, свързана към клемата и подложките и компонента, работещи в съседство с клемната зона на акумулатора, която трябва да бъде запоена. За да направим нещата малко по-сложни, устройството беше прекратено отдолу, лесно е да се види, че повторно поточената спойка на диода е компрометирана от зоната, засегната от топлина, което прави този компонент лесен за събаряне от дъската. "
Предложените потенциални решения Dynamic включват:
Редизайн, за да преместите устройството извън зоните, засегнати от топлина
Използвайте индийска спойка с ниско топене
Спойка диод 0201 след ръчно запояване на терминала
Устойчиво запояване
Предварително загрейте дъската преди запояване
Проводимо лепило
"В момента работим с различните опции с клиента с намерението да препредаем печатни платки, за да намалим влиянието на зоната, причинена от топлина", казва 0010010 nbsp; McAlpine.
Гордън МакАлпин е мениджър на продукцията в 0010010 nbsp;Динамична EMS 0010010 Nbsp; на 0010010 Nbsp; Дънфермлин.
