В динамичния свят на сглобяването на PCB PCBA, машините за вълново запояване играят ключова роля в осигуряването на висококачествено, ефективно и надеждно производство. Като утвърден доставчик на PCB PCBA сглобки, аз бях свидетел от първа ръка на значението на тези машини в съвременните производствени процеси.
Основи на вълновото запояване
Вълновото запояване е процес на масово запояване, използван при производството на печатни платки (PCB). Процесът включва преминаване на печатна платка върху течаща вълна от разтопена спойка. Това кара компонентите на платката да бъдат запоени върху подложките на PCB, създавайки електрически връзки.
Ключовите компоненти на машината за вълново запояване включват съд за разтопено спояване, помпа за създаване на спояваща вълна, зона за предварително нагряване и конвейерна система. Съдът за разтопен припой поддържа спойката при определена температура, обикновено около 250 - 270°C. Помпата създава последователна вълна от спойка, която има внимателно контролирана форма и височина. Зоната за предварително нагряване загрява печатната платка и нейните компоненти, преди да достигнат вълната на запояване, намалявайки термичния шок и подобрявайки качеството на запояване. Конвейерната система премества печатната платка през различните зони на машината с калибрирана скорост.
Ролята на машините за вълново запояване в монтажа на PCB PCBA
1. Производство с голям обем
Едно от най-значимите предимства на машините за вълново запояване е способността им да се справят ефективно с голям обем производство. В нашия бизнес като доставчик на PCB PCBA сглобки, ние често получаваме големи поръчки от различни индустрии като автомобилостроене, потребителска електроника и телекомуникации. Машините за вълново запояване могат бързо и точно да запояват множество компоненти върху печатни платки за сравнително кратко време. Например, една добре поддържана машина за вълново запояване може да запоява стотици печатни платки на час, в зависимост от размера на платката и плътността на компонентите. Тази висока производителност е от решаващо значение за спазването на кратки производствени срокове и задоволяването на изискванията на клиентите.

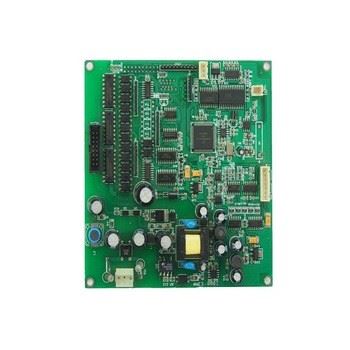

Ако сте в автомобилната индустрия и търсите високо качествоАвтомобилна електроника Pcb монтаж Pcba, нашите машини за вълново запояване гарантират, че печатните платки, използвани в автомобилната електроника, като блокове за управление на двигателя и информационно-развлекателни системи, се сглобяват прецизно и бързо.
2. Цена - ефективност
Разходите винаги са критичен фактор във всеки производствен процес. Машините за запояване с вълна предлагат рентабилно решение за монтаж на PCB PCBA. Първоначалната инвестиция в машина за запояване с вълна е сравнително висока, но дългосрочните ползи надвишават разходите. Тъй като процесът е автоматизиран, той намалява необходимостта от ръчен труд, който може да бъде скъп и податлив на човешка грешка. Освен това запояването с вълни използва по-малко спойка в сравнение с някои други методи за запояване, което допълнително намалява разходите за материали. Като доставчик на PCB PCBA асемблиране, ние можем да прехвърлим тези икономии на разходи на нашите клиенти, правейки нашите услуги по-конкурентоспособни на пазара.
3. Постоянно качество на запояване
Последователността е ключова при монтажа на PCB PCBA. Машините за вълново запояване са проектирани да осигурят еднакви резултати от запояване на множество печатни платки. Контролираната температура, височината на вълната на спойка и скоростта на конвейера гарантират, че всяка връзка е запоена по същия висок стандарт. Тази последователност е от съществено значение за надеждността на крайните електронни продукти. Например при производството наЕлектронно оборудване Дънна платка PCBA, всяка промяна в качеството на запояване може да доведе до неправилно функциониране на оборудването. Нашите машини за вълново запояване ни помагат да поддържаме високите стандарти за качество, необходими за такива критични приложения.
4. Подходящ за компоненти с проходни отвори
Много електронни компоненти, особено тези, използвани в приложения с висока мощност и висока надеждност, са компоненти с отвори. Тези компоненти имат проводници, които се вкарват през отвори в печатната платка и след това се запояват. Машините за вълново запояване са много ефективни при запояване на компоненти през отвори. Течащата вълна от спойка може лесно да проникне в дупките и да създаде силни, надеждни връзки между проводниците на компонентите и подложките на PCB. Въпреки че технологията за повърхностен монтаж (SMT) е широко използвана, компонентите през отворите все още играят важна роля в много електронни продукти, а машините за запояване с вълна са незаменими за тяхното сглобяване.
Процес на вълново запояване в сглобяване на PCB PCBA
Процесът на вълново запояване се състои от няколко важни стъпки:
1. Приложение на флюса
Преди печатната платка да влезе в зоната за предварително нагряване, върху повърхността на печатната платка се прилага флюс. Flux служи за множество цели. Почиства металните повърхности на печатните платки и проводниците на компонентите, като премахва оксиди и замърсители. Той също така намалява повърхностното напрежение на разтопения припой, което му позволява да тече по-лесно и да намокри повърхностите правилно. Има различни методи за нанасяне на флюс, включително пръскане, разпенване и потапяне.
2. Предварително нагряване
Етапът на предварително нагряване е от решаващо значение за предотвратяване на топлинен шок на печатната платка и нейните компоненти. ПХБ се нагрява постепенно до температура около 100 - 150°C. Това предварително нагряване помага за активиране на флюса, изпаряване на всички разтворители в флюса и намаляване на температурната разлика между печатната платка и разтопената спойка. В резултат на това процесът на запояване е по-стабилен и качеството на спойките се подобрява.
3. Вълново запояване
След това печатната платка преминава през вълната на запояване. Вълната от разтопена спойка влиза в контакт с проводниците на компонентите и подложките на PCB, създавайки металургична връзка. Формата и височината на спойката се контролират внимателно, за да се гарантира, че всички необходими компоненти са запоени правилно. Скоростта на конвейера също се регулира според дизайна на дъската и изискванията на компонентите.
4. Охлаждане
След преминаване през вълната на запояване, печатната платка трябва да се охлади бързо. Това втвърдява спойките и помага да се предотврати образуването на интерметални съединения, които могат да отслабят ставите с течение на времето. Охлаждането може да се постигне с помощта на системи за въздушно или водно охлаждане.
Предизвикателства и решения при вълново запояване
Въпреки многото си предимства вълновото запояване също е изправено пред някои предизвикателства.
1. Мостове за запояване
Спойките се появяват, когато разтопената спойка образува нежелана връзка между две съседни подложки или проводници. Това може да бъде причинено от фактори като неправилно прилагане на флюс, неправилна височина на вълната на спойка или висока плътност на компонентите. За да се справим с този проблем, ние оптимизираме процеса на нанасяне на флюса, за да осигурим правилно намокряне и почистване. Ние също така внимателно настройваме параметрите на вълната на спойката и използваме шаблони или маски, за да предотвратим изтичането на спойка в нежелани зони.
2. Надгробна плоча
Надгробната памет е дефект, при който компонент за повърхностен монтаж се изправя от единия край по време на процеса на запояване. Това обикновено се дължи на неравномерно нагряване или разлики в омокрянето на спойка в двата края на компонента. За да предотвратим образуването на надгробни паметници, ние осигуряваме равномерно предварително нагряване и регулираме профила на запояване, за да осигурим равномерно разпределение на топлината.
Заключение

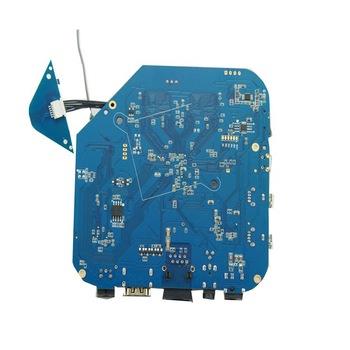

Като доставчик на PCB PCBA монтаж, машините за вълново запояване са неразделна част от нашата производствена линия. Тяхната способност да се справят с голям обем производство, да предлагат рентабилност, да осигурят постоянно качество на запояване и запояване на компоненти през отвори ги прави незаменими в индустрията. Независимо дали имате нужда отПроизводител на PCBA по поръчкауслуги или изискват висококачествено PCB PCBA сглобяване за автомобилна електроника или дънни платки за електронно оборудване, нашите машини за вълново запояване гарантират, че вашите продукти са сглобени според най-високите стандарти.
