Конформното покритие е защитен слой, приложен към сглобките на печатна платка (PCBA), за да ги предпази от фактори на околната среда като влага, прах, химикали и изменения на температурата. Като електронен доставчик на сглобяване на PCBA разбирам критичната роля, която конформното покритие играе за повишаване на надеждността и дълголетието на електронните устройства. В този блог ще споделя моята информация за това как да прилагам конформално покритие при електронно сглобяване на PCBA.
Разбиране на конформационното покритие
Конформното покритие е тънък полимерен филм, който съответства на контурите на PCBA, осигурявайки бариера между компонентите и външната среда. Налични са няколко вида конформални покрития, всяко със свои уникални свойства и приложения. Най -често срещаните видове включват акрил, силикон, уретан и епоксид.
- Акрилни покрития: Тези покрития са лесни за нанасяне и премахване, което ги прави популярен избор за прототипиране и приложения с ниска цена. Те предлагат добра защита срещу влага и прах, но може да не са подходящи за сурова химическа среда.
- Силиконови покрития: Силиконовите покрития осигуряват отлична гъвкавост и устойчивост на висока температура, което ги прави идеални за приложения, при които PCBA е изложен на екстремни температури или вибрации. Те също предлагат добра защита срещу влага и химикали.
- Уретанови покрития: Уретановите покрития предлагат комбинация от добри механични свойства, химическа устойчивост и защита на влагата. Те обикновено се използват в приложения, при които PCBA е изложен на тежки условия на околната среда.
- Епоксидни покрития: Епоксидните покрития осигуряват висока адхезия и отлична защита срещу влага, химикали и абразия. Те често се използват в приложения, при които PCBA изисква високо ниво на защита, като например във военна и аерокосмическа електроника.
Подготовка на PCBA за конформално покритие
Преди да нанесете конформално покритие, е от съществено значение да приготвите правилно PCBA, за да се осигури висококачествено покритие. Следващите стъпки трябва да се следват:
- Почистете PCBA: PCBA трябва да се почиства старателно, за да се отстранят всякакви мръсотия, прах, остатъци от потока или други замърсители. Това може да стане с помощта на подходящ почистващ агент и процес на почистване като ултразвуково почистване или почистване на спрей.
- Маскиране: Всякакви области на PCBA, които не изискват покритие, като конектори, тестови точки или радиаторни мивки, трябва да бъдат маскирани с помощта на маскираща лента или други маскиращи материали. Това ще попречи на покритието да покрие тези зони и да гарантира, че те остават функционални.
- Проверете PCBA: След почистване и маскиране, PCBA трябва да бъде инспектиран, за да се гарантира, че не е без дефекти или щети. Всички повредени компоненти или зони трябва да бъдат ремонтирани или заменени, преди да се нанесе покритието.
Прилагане на конформално покритие
Налични са няколко метода за прилагане на конформално покритие, включително четкане, пръскане, потапяне и селективно покритие. Изборът на метод на приложение зависи от вида на покритието, размера и сложността на PCBA и обема на производството.
- Четкане: Четката е прост и рентабилен метод за прилагане на конформално покритие, особено за малки ПХБ или за приложения за докосване. Това обаче може да отнеме време и може да не осигурява еднаква дебелина на покритието.
- Пръскане: Пръскането е най -често срещаният метод за прилагане на конформално покритие, тъй като осигурява равномерна дебелина на покритието и може да се използва за големи производствени обеми. Налични са няколко вида оборудване за пръскане, включително въздушно подпомогнати спрей пистолети, безвъздушни спрей пистолети и електростатични спрей пистолети.
- Потапяне: Потапянето включва потапяне на PCBA във вана с конформно покритие, което позволява на покритието да покрие всички повърхности на PCBA. Този метод е подходящ за големи ПХБ или за приложения, където се изисква дебело покритие. Въпреки това, може да бъде трудно да се контролира дебелината на покритието и може да доведе до излишно покритие по краищата на PCBA.

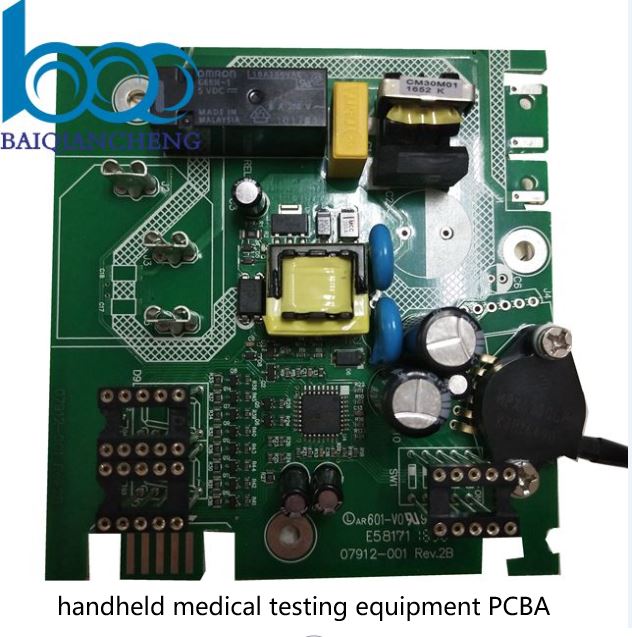

- Селективно покритие: Селективното покритие е метод на прецизно покритие, който използва роботизиран дозатор, за да приложи покритието само върху специфични области на PCBA. Този метод е подходящ за приложения, при които само определени компоненти или области на PCBA изискват защита, като например вМедицински електронен PCBA монтажилиРъчно оборудване за медицинско тестване PCBA.
Втвърдяване на конформното покритие
След нанасяне на конформното покритие е от съществено значение да се излекува правилно покритието, за да се гарантира, че той осигурява желаното ниво на защита. Процесът на втвърдяване зависи от вида на покритието и препоръките на производителя. Налични са няколко метода за втвърдяване на конформално покритие, включително изсушаване на въздуха, втвърдяване на топлина и ултравиолетово (UV) втвърдяване.
- Изсушаване на въздуха: Изсушаването на въздуха е най-простият и рентабилен метод за втвърдяване на конформно покритие. Тя включва позволяване на покритието да изсъхне при стайна температура за определен период от време. Този метод обаче може да бъде бавен и може да не е подходящ за всички видове покрития.
- Топлинно втвърдяване: Топлинното втвърдяване включва нагряване на PCBA до определена температура за определен период от време за излекуване на покритието. Този метод е по -бърз от сушенето на въздух и може да се използва за по -широк спектър от покрития. Въпреки това, тя изисква използването на втвърдяваща фурна и може да не е подходящо за PCB с топлинно чувствителни компоненти.
- UV втвърдяване: UV втвърдяването включва излагане на PCBA на ултравиолетова светлина, за да се излекува покритието. Този метод е много бърз и може да се използва за широк спектър от покрития. Въпреки това, тя изисква използването на UV втвърдяваща лампа и може да не е подходящо за всички видове покрития.
Проверка след покритие
След излекуване на конформното покритие, PCBA трябва да бъде инспектиран, за да се гарантира, че покритието е приложено правилно и че осигурява желаното ниво на защита. Трябва да се извършат следните проверки:
- Визуална проверка: PCBA трябва да бъде визуално проверено, за да се гарантира, че покритието е равномерно и без всякакви дефекти като мехурчета, пукнатини или бягания.
- Измерване на дебелината: Дебелината на покритието трябва да се измерва с помощта на манометър за дебелина на покритието, за да се гарантира, че отговаря на определените изисквания.
- Тест за адхезия: Трябва да се извърши тест за адхезия, за да се гарантира, че покритието се прилепва правилно към PCBA. Това може да стане с помощта на кръстосано изрязан тест или тест на лентата.
- Функционален тест: PCBA трябва да бъде функционално тестван, за да се гарантира, че покритието не е повлияло на работата на компонентите или общата функционалност на PCBA.
Заключение
Прилагането на конформално покритие е важна стъпка в процеса на сглобяване на електронния PCBA, тъй като осигурява защита срещу фактори на околната среда и повишава надеждността и дълголетието на електронните устройства. Следвайки стъпките, описани в този блог, можете да гарантирате, че конформното покритие се прилага правилно и че осигурява желаното ниво на защита.
Ако търсите надежден електронен доставчик на сглобяване на PCBA, който предлага висококачествени конфорлни услуги за покритие, моля, не се колебайте да се свържете с нас за повече информация. Имаме богат опит вПреносима електроцентрала PCBA PCB монтажи други видове PCBA монтаж и ние се ангажираме да предоставим на нашите клиенти най -добрите възможни продукти и услуги.
ЛИТЕРАТУРА
- „Наръчник за конформално покритие“, достъпен от производителите на конформални покрития.
- IPC-CC-830B: Изисквания и методи за изпитване за електрическо изолационно съединение за отпечатани сглобки за окабеляване.
